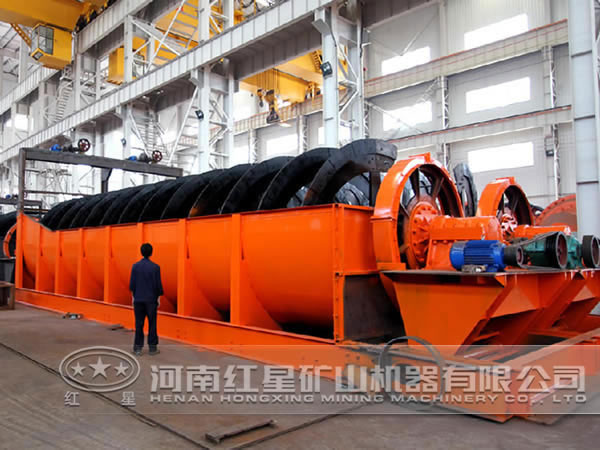

螺旋分級機(又稱分析機、螺旋分離器)是選礦工藝流程中的主要設備之一，該分級機被廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，及金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。具有結構簡單、工作可靠、操作方便等特點

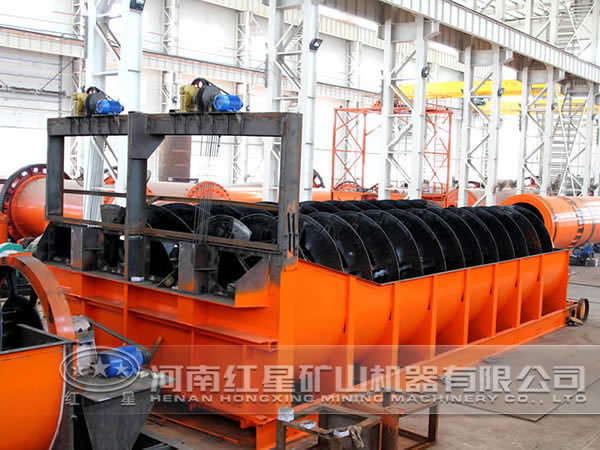

螺旋分級機結構：分級機主要由傳動裝置、螺旋體、槽體、升降機構、下部支座（軸瓦）和排礦閥組成。 螺旋分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種.
高堰式單螺 分級機旋和雙螺旋、沉沒式單螺旋和雙螺旋四種分級機，氣流分級機即自分流式氣流分級機，高壓分級機，雙軸分級機。
1. SF系列砂石粉分級機說采用日本技術研制，專門用于機制砂干法生產工藝中超標石粉的分離，可以非常方便的控制機制砂石粉的含量，滿足用戶的要求。
2. 技術先進，工藝簡單，特別適合于干法大、中型制砂生產線使用。
3. 0.00--0.75mm石粉含量在2%-15%之間可調。
4. 石粉質量易于控制，細度調整方便、靈活、可靠。
5. 瓦片內襯，維修率非常低。
6. 采用變頻控制技術，操作更簡潔。
1、凡各潤滑點以鈉基潤滑脂或鈣基潤滑脂潤滑。
2、每班應查看減速機內部潤滑油是否在油針刻線上，每6個月換次油。
3、及時清理分級機主軸上的礦砂粒或灰塵，否則會造成返砂量減少。
4、應經常檢查下部支座或中間架軸瓦、軸承、密封圈是否磨損、軸瓦是否損壞，以便及時更換。
5、軸承潤滑必須每隔4小時用手動干油泵向軸承內壓注高壓油，以保持軸承的密封性能。
6、及時更換分級機磨損葉片，葉片磨損會造成返砂量減少和磨粉細度變粗，嚴重的會影響分級機的使用壽命。
| 型號 | 螺旋直徑(mm) | 螺旋轉速(r/min) | 水槽長度(mm ≤) | 電動機功率kw ≤ | 外形尺寸mm≤ | 機重t | |||
| 傳動用 | 升降用 | 長 | 寬 | 高 | ≤ | ||||
| FG-3 | 300 | 12-30 | 3000 | 1.1 | ---- | 3850 | 490 | 1140 | 0.7 |
| FG-5 | 500 | 8-12.5 | 4500 | 1.1 | ---- | 5430 | 680 | 1480 | 1.9 |
| FG-7 | 750 | 6-10 | 5500 | 3 | ---- | 6720 | 980 | 1820 | 3.1 |
| FG-10 | 1000 | 5-8 | 6500 | 5.5 | ---- | 7590 | 1240 | 2380 | 4.9 |
| FC-10 | 8400 | 7.5 | 9600 | 1240 | 2680 | 6.2 | |||
| FG-12 | 1200 | 4-6 | 6500 | 7.5 | 2.2 | 8180 | 1570 | 3110 | 8.5 |
| FC-12 | 8400 | 7.5 | 2.2 | 10370 | 1540 | 3920 | 11.0 | ||
| 2FG-12 | 6500 | 15 | 4.4 | 8230 | 2790 | 3110 | 15.8 | ||
| 2Fc-12 | 8400 | 15 | 4.4 | 10370 | 2790 | 3920 | 17.6 | ||
| FG-15 | 1500 | 4-6 | 8300 | 7.5 | 2.2 | 10410 | 1880 | 4080 | 12.5 |
| FC-15 | 10500 | 7.5 | 2.2 | 12670 | 1820 | 4890 | 16.8 | ||
| 2FG-15 | 8300 | 15 | 4.4 | 10410 | 3390 | 4080 | 22.1 | ||
| 2FC-15 | 10500 | 15 | 4.4 | 12670 | 3370 | 4890 | 30.7 | ||
| FG-20 | 2000 | 3.6-5.5 | 8400 | 11-15 | 3 | 10790 | 2530 | 4490 | 20.5 |
| FC-20 | 12900 | 11-15 | 3 | 15610 | 2530 | 5340 | 28.5 | ||
| 2FG-20 | 8400 | 22-30 | 6 | 11000 | 4600 | 4490 | 35.5 | ||
| 2FC-20 | 12900 | 22-30 | 6 | 15760 | 4600 | 5640 | 48.7 | ||
| FG-24 | 2400 | 3.67 | 9130 | 15 | 3 | 11650 | 2910 | 4970 | 26.8 |
| FC-24 | 14130 | 18.5 | 4 | 16580 | 2930 | 7190 | 41.0 | ||
| 2FG-24 | 9130 | 30 | 6 | 12710 | 5430 | 5690 | 45.8 | ||
| 2FC-24 | 14130 | 37 | 8 | 17710 | 5430 | 8000 | 67.9 | ||
| 2FG-30 | 3000 | 3.2 | 12500 | 40 | 8 | 16020 | 6640 | 6350 | 73.0 |
| 2FC-30 | 14300 | --- | --- | 17091 | --- | 8680 | 84.8 | ||
